Без мережі тепловий насос зупиняється повністю: компресор, вентилятор, циркуляційний насос, автоматика. Тож спершу вирішіть, що саме живити від резерву. Від цього залежить, чи вистачить батареї на кілька годин, чи потрібен генератор, і якої він має бути потужності.
Рівень 1: щоб контур не замерз
Найменший резерв живить контролер гідромодуля й циркуляційний насос. Будинок при цьому не гріється. Вода рухається по контуру, і тепла вода з будинку не дає застоятися й замерзнути тій її частині, що на вулиці. Скільки вони споживають, указано на табличці гідромодуля та в його інструкції. Це набагато менше, ніж бере компресор.
Чи потрібен цей рівень, залежить від серії:
- Спліт. Між зовнішнім і внутрішнім блоками тече холодоагент, вода лишається в будинку. Поки в будинку плюс, замерзати нічому. У каталозі так працюють спліт з фреоновою трасою R32 і R410A Split.

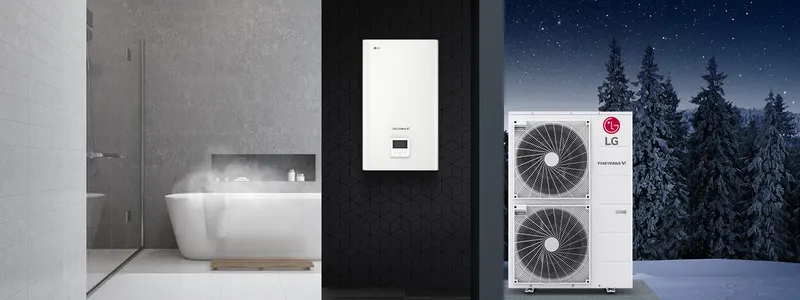

- Гідроспліт. Холодильний контур закритий у зовнішньому блоці, а до будинку йде вода. Якщо в морозну ніч зупиниться циркуляція, вода в зовнішньому блоці й на вуличній ділянці труб почне остигати. Тому гідроспліт R32 проєктують із захистом: гліколева суміш у контурі або клапани, що зливають воду до замерзання. Резерв для циркуляції цей захист доповнює, а не замінює.
Найризикованіший сценарій — дача, яку взимку лишають без нагляду, у регіоні з довгими відключеннями, і гідроспліт без гліколю. Там простіше обрати спліт, ніж розраховувати, що резерв завжди спрацює.
Рівень 2: обігрів компресором без ТЕНа
Щоб будинок грівся, резерв має тягнути компресор і вентилятор зовнішнього блока. Мірило тут — робочий струм у режимі опалення з каталогу LG і номінал автомата, яким захищають лінію.
| Комплект | Живлення | Робочий струм, А | Автомат, А | Резервний ТЕН |
|---|---|---|---|---|
| R32 Split 9 кВт | 1 фаза | 8,6 | 25 | 3 + 3 кВт |
| R410A Split 12 кВт | 1 фаза | 11,5 | 40 | 3 + 3 кВт |
| R410A Split 12 кВт | 3 фази | 6,6 | 20 | 2 + 2 + 2 кВт |
| R410A Split 14 кВт | 1 фаза | 13,8 | 40 | 3 + 3 кВт |
| R410A Split 14 кВт | 3 фази | 8,0 | 20 | 2 + 2 + 2 кВт |
| R410A Split 16 кВт | 1 фаза | 16,3 | 40 | 3 + 3 кВт |
| R410A Split 16 кВт | 3 фази | 9,4 | 20 | 2 + 2 + 2 кВт |
| R32 Hydrosplit 12 кВт | 1 фаза | 10,6 | 40 | 6 кВт (опція) |
| R32 Hydrosplit 12 кВт | 3 фази | 3,5 | 16 | 6 кВт (опція) |
| R32 Hydrosplit 14 кВт | 1 фаза | 12,7 | 40 | 6 кВт (опція) |
| R32 Hydrosplit 14 кВт | 3 фази | 4,2 | 16 | 6 кВт (опція) |
| R32 Hydrosplit 16 кВт | 1 фаза | 14,8 | 40 | 6 кВт (опція) |
| R32 Hydrosplit 16 кВт | 3 фази | 4,9 | 16 | 6 кВт (опція) |
Щоб перевести струм у кіловати для однофазних моделей, множать на напругу: 230 В × 8,6 А дає близько 2,0 кВт для R32 Split 9 кВт, а однофазні R32 Hydrosplit на 12–16 кВт виходять на 2,4–3,4 кВт. Для трифазних гідросплітів струм на кожній фазі 3,5–4,9 А, і сумарно виходить приблизно та сама потужність. Для R410A Split каталог дає струми, які при такому перерахунку для одно- і трифазної версії не сходяться між собою. Тому для цієї серії ми не наводимо кіловати й радимо рахувати резерв зі струму та автомата разом з електриком.
Каталожний струм — це номінальні умови. У мороз насос працює важче, тож генератор чи інвертор беруть із запасом, а не впритул до цифри з таблиці. Компресори сучасних теплових насосів інверторні й розганяються поступово. Різкого пускового стрибка, як у старих компресорів з прямим пуском, у них зазвичай немає, але запас на мороз однаково потрібен.
Великі однофазні номінали — окремий випадок. На 16 кВт однофазний комплект бере до 16,3 А, і резерв такої потужності на одну фазу виходить громіздким. Якщо в будинку три фази, трифазна версія розподіляє навантаження рівніше.
Рівень 3: увесь будинок і резервний ТЕН
Резервний електронагрівач стоїть у внутрішньому блоці. У однофазних сплітах це 3 + 3 кВт, у трифазних 2 + 2 + 2 кВт, у гідросплітах 6 кВт як опція. Автоматика вмикає його, коли насос не встигає, наприклад у найхолодніші години або на розморожуванні.
Тут найчастіша помилка з генератором. Його підбирають під компресор, а на морозі автоматика вмикає ТЕН, і навантаження стрибає ще на 6 кВт. Генератор перевантажується й вимикається, а будинок лишається без тепла саме тоді, коли воно найпотрібніше. Тому на час роботи від генератора ТЕН блокують: окремою лінією з власним вимикачем або налаштуванням автоматики. Як саме, вирішує монтажник під конкретну схему.
До насоса на цьому рівні додаються освітлення, холодильник, насос свердловини, бойлер. Кожне з цих навантажень теж рахують, і разом вони часто виходять більшими за сам тепловий насос.
Батарея чи генератор
Батарея дає години. Приклад: акумулятор на 10 кВт·год і однофазний гідроспліт на 12 кВт, що бере близько 2,4 кВт. Ділимо одне на друге й отримуємо близько чотирьох годин обігріву, а з урахуванням втрат інвертора менше. Якщо живити лише автоматику й циркуляцію, тієї ж батареї вистачить у рази довше. Для відключень на 4–8 годин батарея з інвертором може закрити рівень 2. На довші відключення потрібен генератор або друге джерело тепла. Детальніше про те, скільки годин протримає акумулятор при різних морозах, і про генератор для теплового насоса: як рахувати потужність і що вимкнути.
Однофазний інвертор не живить трифазний насос. Якщо насос трифазний, резерв теж має бути трифазним, або на час відключення живлять лише рівень 1.
Сонячна станція без акумулятора під час відключення не допомагає навіть удень. Чому так і що дає гібридна станція, розібрано у статті про поєднання теплового насоса з СЕС.
Безпека підключення
Генератор чи інвертор підключають до щитка через перемикач, який не дає подати напругу назад у мережу. Інакше під напругою може опинитися лінія, на якій працюють електрики. Цю роботу, як і вибір перерізу кабелю та автоматів, виконує електрик з допуском. Захист водяного контуру від замерзання закладають ще під час монтажу, а не після першої зими.
Що зробити до зими
- Подивіться в таблицю вище: який струм і автомат у вашого комплекту.
- Вирішіть, який рівень потрібен: лише захист контуру, обігрів чи весь будинок.
- Для гідроспліта перевірте, чим захищено вуличну ділянку: гліколем, клапанами чи нічим.
- Домовтеся з електриком про перемикач і блокування ТЕНа на час роботи від резерву.
